Werken in putten en sleuven

Bij het werken in bouwputten en sleuven kunnen gevaarlijke situaties ontstaan door het inkalven van taluds en het bezwijken van grondkerende constructies. Welke maatregelen moeten worden genomen om dit te voorkomen, is sterk afhankelijk van de te benutten ruimte en de samenstelling van de grond. Ook de hoogte van het grondwaterpeil is een belangrijke factor.

In de put of sleuf kunnen door lekkages gassen en dampen verzamelen die zwaarder zijn dan lucht.

In sommige gevallen moet het werken in putten en sleuven daarom beschouwd als het ‘werken in besloten ruimtes’. Dan zijn extra maatregelen nodig.

Meestal wordt bij deze werkzaamheden gewerkt met machines, soms in de directe nabijheid ervan. Hoe dit veilig kan gebeuren wordt behandeld bij veilig werken bij grondverzetmachines en hijswerkzaamheden. Bovendien kunnen er leidingen en kabels op de locatie aanwezig zijn en kan er sprake zijn van vervuilde grond.

Wat is de gewenste situatie?

In putten en sleuven wordt veilig en gezond gewerkt.

Maatregelen

Doe een KLIC melding voordat met graafwerkzaamheden wordt begonnen.
Bepaal vooraf welke maatregelen tegen instorting noodzakelijk zijn.
Bepaal vooraf of de werkzaamheden beschouwd kunnen worden als 'werken in een besloten ruimte' en stel dan aanvullende maatregelen vast.

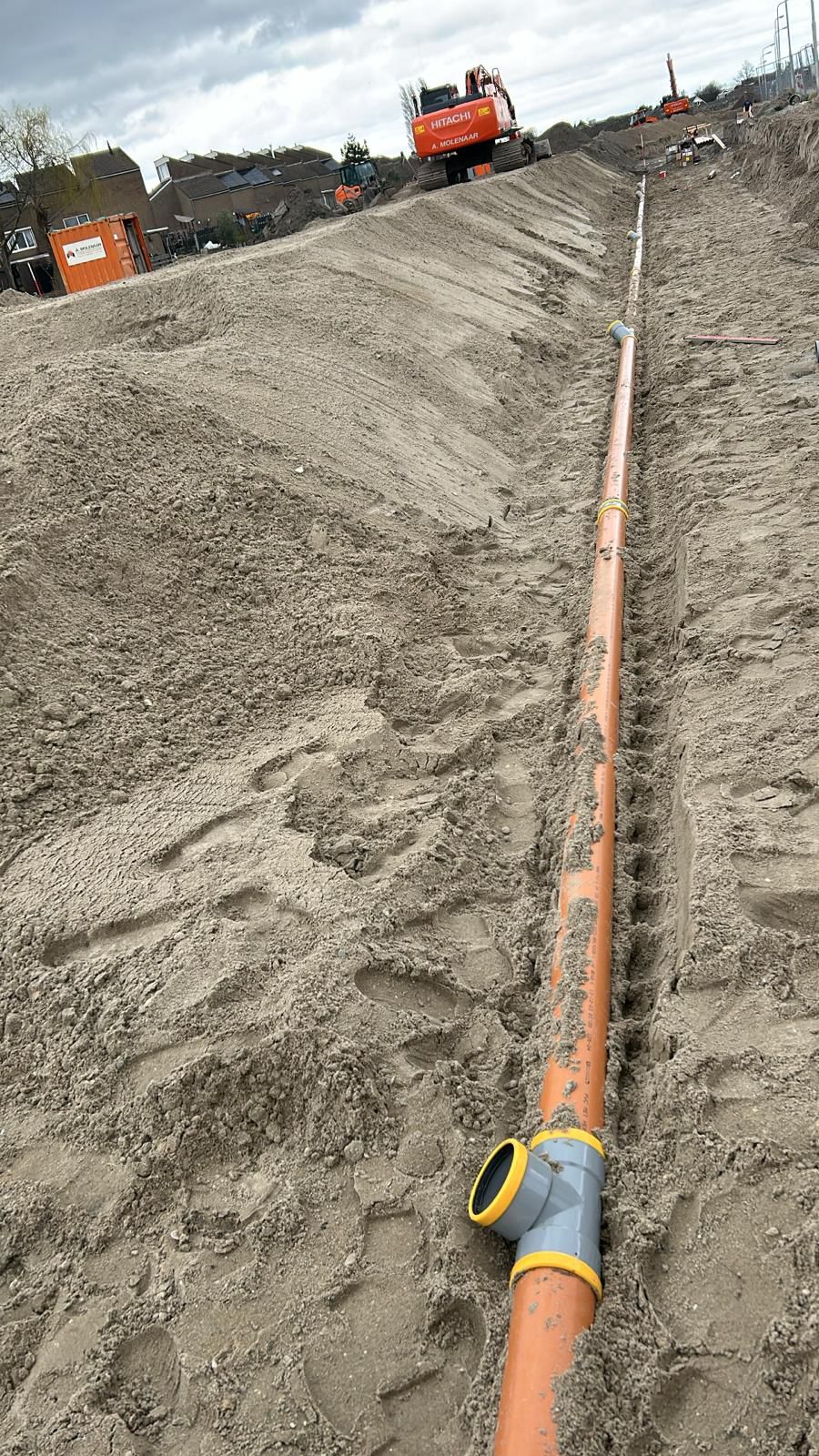

Maak gebruik van stempels, bekistingen of damwanden als er instortingsgevaar is of werk onder een veilig talud.
Controleer taluds en grondkerende constructies dagelijks en na onderbreking door slecht weer en herstel ze zo nodig.

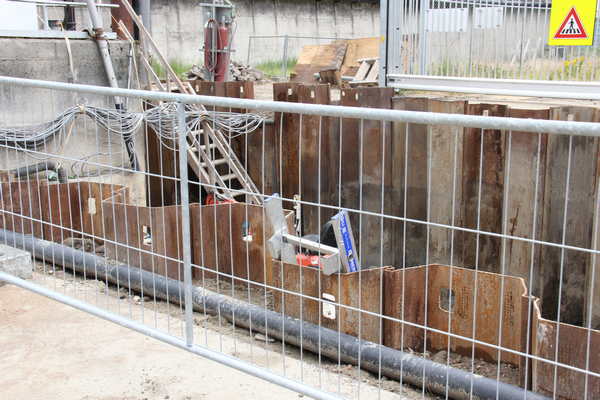

Zorg er voor dat de put of sleuf is voorzien van tenminste 2 veilige toegangen en uitgangen en/of vluchtwegen, bijvoorbeeld door middel van ladders bij elk uiteinde.
Breng goede afzettingen aan en eventueel goede verlichting.
Stel machines en materiaal veilig op.

Sector Mechanisch loonwerk Versie: 31-03-2020

Toelichting op de maatregelen

Organisatie en voorbereiding

Bepaal vooraf welke maatregelen tegen instorting noodzakelijk zijn. Houd rekening met:
- waterbezwaar door de hoogte van de grondwaterspiegel of door regen, vorst, dooi en lekkages;
- zware bovenbelasting bij de sleuf, door opslag van grond, materiaal of materieel, door belendende bebouwing;
- grond die niet homogeen is of die een gelaagde structuur heeft;
- trillingen, bijvoorbeeld veroorzaakt door een graafmachine, een heistelling of zwaar wegverkeer.
Ga na voordat men met graafwerkzaamheden begint, of zich gas-, water- of elektriciteitsleidingen bevinden ter plaatse of in de nabijheid van te graven putten of sleuven (via de eigenaar van het terrein en door minimaal drie dagen voor aanvang een graafmelding te doen bij het Kadaster). Graven bij kabels leidingen en buizen.
Naast een talud dat dieper is dan 1 m, moeten stroken van ten minste 50 cm worden vrijgehouden van de opslag van grond en materialen (tenzij een gesloten sleufbekisting is toegepast die ten minste 15 cm boven het maaiveld uitsteekt).
Dump lading zo ver mogelijk van de sleufrand af om instorting en inkalving te voorkomen.
Voorkom dat machines, onderstempelingen of damwanden ondergraven worden.
Bepaal of het nodig is om de werkvloer droog te houden (aanbrengen zand of drain).Houd hierbij rekening met de aard en de duur van de werkzaamheden.
Ga tijdig na of er sprake is van een besloten ruimte. Van een besloten ruimte is sprake wanneer de ruimte een beperkte toegankelijkheid heeft en waarin gevaar voor verstikking, bedwelming of vergiftiging bestaat. Gaat het om een besloten ruimte dan moeten de regels voor het werken in besloten ruimten worden toegepast (zie voor meer informatie bijlage “Werken in een besloten ruimte”. Om te voorkomen dat een ‘besloten ruimte’ ontstaat kan overigens een sleuf verbreed worden door de wanden schuin af te graven in plaats van recht.
Voorkom dat tijdens werkzaamheden derden of voertuigen in de put of sleuf terechtkomen.
Zorg voor goede afzettingen en zo nodig verlichting.

Gereedschap, machines en apparaten

Zorg voor gekeurde machines. Voor hijskranen met een bedrijfslast > 2 ton betekent dat er een ingevuld kraanboek aanwezig is.
Gebruik geleidetouwen of speciaal hijsgereedschap bij het plaatsen van rioolbuizen, kolken, etc .
Werk met jaarlijks geinspeteerd en vier jaarlijks gekeurd hijsmateriaal (kettingen en haken).
Zorg ervoor dat hijshaken voorzien zijn van een veiligheidsklep.

hijshaak met veiligheidklep

Opleiding en instructie

Bij hijswerkzaamheden zijn betrokkenen aantoonbaar geïnstrueerd.
De machinist is bijvoorkeur in het bezit van een beperkt hijsbewijs (hijsen met grondverzetmachines). zie hijswerkzaamheden.

Persoonlijke beschermingsmiddelen

Afhankelijk van de uit te voeren werkzaamheden dienen persoonlijke beschermingsmiddelen te worden gedragen (onder andere helm en veiligheidsschoenen).

Meer informatie

Minimale sleufbreedte (m) in relatie tot buisdiameter

Uitwendige diameter buis(D) in meter	Sleuf met grondkerende constructie of talud > 60 graden	Sleuf met talud < 60 graden
< 0,23	D + 0,40 m	D + 0,40 m
0,23 – 0,35	D + 0,50 m	D + 0,40 m
0,35 – 0,70	D + 0,70 m	D + 0,40 m
0,70 – 1,20	D + 0,85 m	D + 0,40 m
> 1,20	D + 1,00 m	D + 0,40 m

N. B. Sleuven met een diepte tussen 1,0 en 1,75 m hebben een minimale breedte van 0,80 m; ligt de diepte tussen 1,75 en 4 m, dan bedraagt de minimale breedte 0,90 m, en is de diepte meer dan 4 m, dan is de breedte minimaal 1 m.

De relatie tussen de grondsoort waarin gewerkt wordt, de diepte van de put of de sleuf en de steilheid van het talud

Grondsoort	Diepte in m onder het maaiveld	Talud niet steiler dan h	Talud niet steiler dan b
Zand of leem
vast, ongeroerd	1,00 – 1,50	3:	1
vast, ongeroerd	1,50 – 2,50	1,5:	1
vast, ongeroerd	2,50 – 4,00	1,25:	1
los of geroerd	1,00 – 4,00	1:	1
zeer vast, ongeroerd	1,00 – 1,50	te lood
zeer vast, ongeroerd	1,50 – 2,50	2:	1
zeer vast, ongeroerd	2,50 – 4,00	1,25:	1

Klei
vast, ongeroerd	1,00 – 1,50	te lood
vast, ongeroerd	1,50 – 2,50	1,5:
vast, ongeroerd	2,50 – 4,00	1:	1
los of geroerd	1,00 – 1,50	1,50:	1
los of geroerd	1,50 – 4,00	1:	1
